3상 교류 회로 : Y결선 델타결선 (Y & Delta connection)

이번 포스팅은 상전압과 선간전압을 보며 자칫 헷갈릴 수 있는

Y, delta 결선에 대해서 생각해 보는 시간을 가져보도록 하겠습니다.

먼저 대칭 3상 교류회로를 하면서 Y결선과 Delta결선을 생각할 때 어느 것이 위상이 늦고 빠른지

또한, 어떤 것을 기준으로 위상을 생각하여야 하는 것인지 많이 헷갈리는 것을

이 시간을 통해 바로 잡을 수 있었으면 좋겠습니다.



간단하게 선간전압과 상전압의 의미를 파악 하기위해 관련된 자료를 링크걸도록 하겠습니다.

https://retriever12.tistory.com/34

전압의 다른 이름(Feat. 선간전압, 상전압, 전위, 전위차)



1.Y 결선 (Y Connection)



일반적으로 Y결선의 경우 송전용으로 많이 사용합니다. (결선이란? 변압기(커패시터 같은 뱅크)를 어떻게 엮었는 가를 의미합니다.) 이 Y결선의 특징은 상전류는 선전류와 같고, 각 상전압은 선간전압의 1/√3배 입니다 .



먼저 그림을 통해 알아 보도록 하겠습니다.

Y결선은 위 그림과 같이 나타납니다. (이 Y결선이라는 어원은 처음 Star 결선이라고 불리우다가 결선 3상 대칭 교류회로에서의 Star결선이 Y모양으로 보여 편의하게 Y결선이라고 불리게 되었습니다.) 이 결선을 통해 선간전압과 상전압을 알아보겠습니다.



먼저 Y결선의 선전류와 상전류에 대해 알아 보도록하겠습니다.

그 다음은 Y결선의 상전압과 선간전압에 대해 알아 보도록 하겠습니다.

상전압을 기준으로하여 선간전압이 30도 앞선다는 것을 알 수 있습니다.



2.Delta 결선 (Delta connection)



바로 이어서 델타 결선에서의 상전압 선간전압, 상전류 선전류에 대해 알아 보도록 하겠습니다.

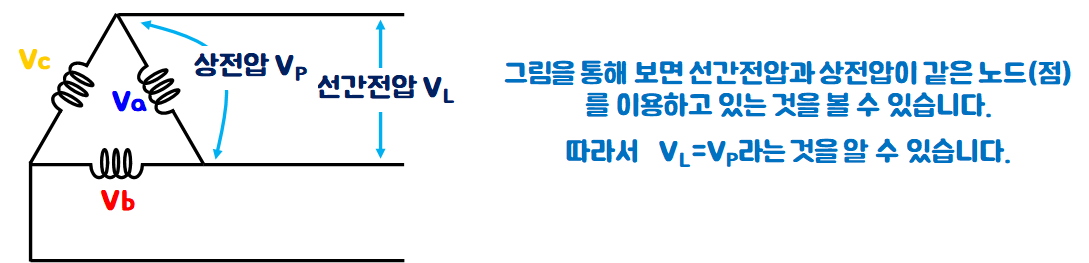

이번엔 선간전압과 상전압이 같다는 것을 확인할 수 있습니다.



선간전류와 상전류도 벡터도를 통해 파악해 보도록 하겠습니다.

이부분에서 전류의 경우 선전류를 Ia로표시하고 전압의 경우 선간전압을 Vab로 표시한다는 것을 알아야합니다.



이상 포스팅을 마치도록 하겠습니다.

감사합니다.
